Codice | Per catena D mm | A mm | B mm | C mm | D mm | E mm | F mm | Carico Lavoro Kg | Carico di Rottura Kg | Qt. | Prezzo | |
MTO00621-01 | 6/8 | 93 | 28 | 16 | 10 | 19 | 9 | 2500 | 850 |
€ 94.28
€ 80.14
-15%
|
||
MTO00621-02 | 8/12 | 117 | 37 | 22 | 13 | 23 | 13 | 5000 | 2000 |
€ 170.00
€ 144.50
-15%
|
||
MTO00621-03 | 12/14 | 155 | 66 | 35 | 18 | 30 | 17 | 9500 | 3000 |
€ 565.00
€ 480.25
-15%
|
||
MTO00621-04 | 16/20 | 190 | 86 | 43 | 22 | 42 | 20 | 20000 | 5000 |
€ 1838.00
€ 1562.30
-15%
|
Diametro |
A |
B |
C |
D |
E |
F |
Trazione verticale |
Trazione laterale |
Peso |
|
6/8 |
93 |
28 |
16 |
18 |
10 |
9 |
2500 kg |
850 kg |
240 gr |
|
8/12 |
117 |
36 |
22 |
22 |
13 |
13 |
5000 kg |
2000 kg |
550 gr |
|
12/13 |
155 |
66 |
35 |
30 |
17 |
17 |
9500 kg |
3000 kg |
2350 gr |
Tutte le misure di lunghezza si intendono in mm

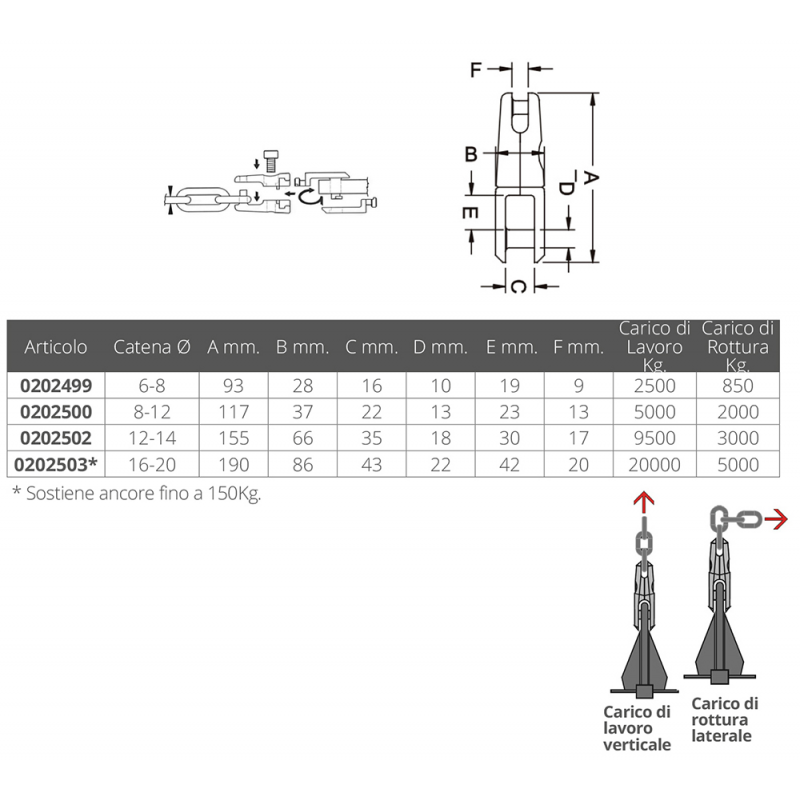

E' importante ricordare che i carichi di rottura dei componenti del sistema di ancoraggio devono risultare disposti in ordine decrescenti come riportato in figura: Ponte(A) - Attacchi del verricello(B) - Catena (C) - Giunto dell'ancora(D). Il fine di tutto ciò è di limitare i danni causati dall'incattivamento, è quindi consigliabile da parte dell'aquirente valutare il sistema in questione e scegliere il connettore adatto all'uso.
